幾種特殊PCB布線方法及檢查項目

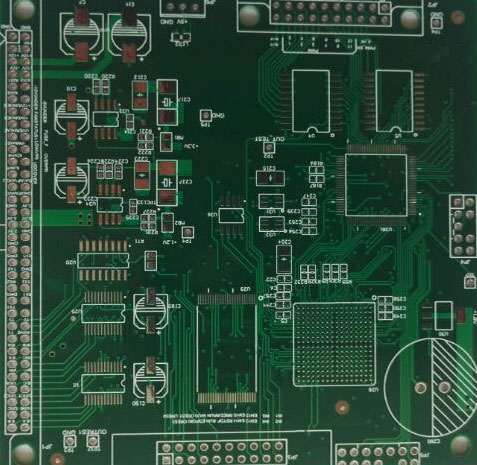

PCB布線非常重要，對產品的壽命、穩定性和電磁兼容性影響很大。如果電路板走線不合理，產品性能會大打折扣。下面pcb電路板加急焊接廠將介紹幾種特殊的PCB線路板布線方法，希望對您有所幫助。

1、直角接線：

直角走線對信號的影響主要體現在：

(1)轉角可以相當于傳輸線上的容性負載，減慢上升時間；

(2)阻抗不連續會引起信號反射；

(3)直角尖產生的EMI將成為10GHz以上射頻設計領域中高速電路設計的重點。

2、差分接線

與普通單端信號走線相比，差分信號具有以下優點：

(1)抗干擾能力強。因為兩條差分走線之間的耦合非常好，當有外界噪聲干擾時，它們會同時耦合到兩條導線上。

(2)能有效抑制EMI。由于兩個信號的極性相反，向外輻射的電磁場可以相互抵消。耦合越緊密，釋放到外界的電磁能量就越少。

(3)時序定位準確。由于差分信號的開關變化位于兩個信號的交點，不像普通單端信號依賴高低兩個閾值電壓，受工藝和溫度的影響較小，可以減少時序誤差，更適用于低幅度信號電路。

3、蛇形線

蛇形線是Layout中常用的一種走線方式。其主要目的是調整延遲以滿足系統時序設計要求，兩個比較關鍵的參數是平行耦合長度(Lp)和耦合距離(S)。

PCB布線設計完成后，需要檢查PCB布線設計是否符合規則，檢查制定的規則不符合PCB生產工藝的要求。那么pcb布線后如何檢查，我們來看看pcb布線檢查方法。.

一般PCB布線后需要檢查的項目有一般PCB設計圖檢查項目、PCB電氣特性檢查項目、PCB物理特性檢查項目、PCB機械設計因素、PCB印制板安裝要求、印制板分配要求、PCB機械注意事項、PCB電氣注意事項、PCB布線路徑和定位、PCB寬度和厚度、PCB線間距、PCB線圖案檢查、PCB設計項目清單。

1、檢查通孔間距是否合理。

2、檢查電源線和地線的寬度是否合適。

3、檢查關鍵信號線是否采取了較佳措施。

4、檢查模擬電路和數字電路是否有獨立的地線。

5、檢查PCB中添加的圖形是否會導致信號短路。

6、檢查PCB上是否有工藝線。

7、檢查多層PCB板中電源層外框邊緣是否縮小。
