PCB雙面柔性板設計制作要點

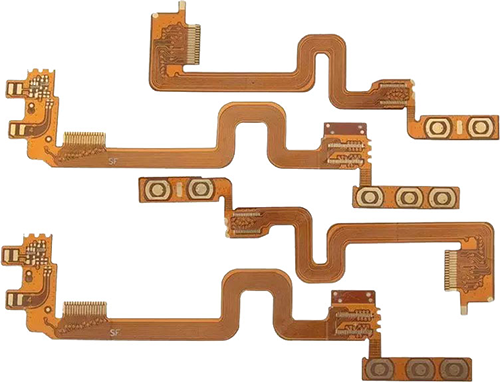

PCB雙面柔性板是一種具有彎曲性和折疊性能的電路板。與傳統的剛性板相比，柔性板可以在不影響電路性能的情況下在不同的形狀和尺寸上進行彎曲和彎折，從而滿足不同應用場合下電路的需求。湖北楚倉電子有限公司在設計和安裝雙面柔性板時，需要考慮以下幾個方面的要求：

一、設計要求：

1.優化電路布局：盡可能減少電路的層數和面積，將電路布局在一個面上，避免在柔性板上做多層交叉布線，以避免信號的干擾和屏蔽。

2.控制布線寬度和間距：根據電路中的信號頻率和功率，選擇合適的布線寬度和間距，以滿足對信號質量和EMC（電磁兼容）的要求。

3.增加接地和電源：在設計雙面柔性板時，應考慮增加接地和電源，以提高電路的可靠性和穩定性。

4.考慮局部加強：在柔性板的孔洞和薄片處，可以加入金屬加固環或墊片進行局部加強，防止在安裝和使用過程中出現高應力局部斷裂。

二、制造要求：

1.選擇合適的材料：在選擇柔性板材料時，需要考慮材料的粘著性、耐溫性、耐化學腐蝕性、電氣性能等因素，以滿足不同應用場合下的要求。

2.控制加工精度：制造雙面柔性板時，需要控制加工精度，避免在加工過程中出現誤差和損傷，影響電路性能。

3.避免“波紋”現象：在制造和安裝柔性板時，需要注意避免由于不當處理造成的“波紋”現象，影響電路的穩定性和可靠性。

三、安裝要求：

1.避免過度彎曲：在安裝雙面柔性板時，需要避免過度彎曲和彎折，以免造成電路層之間的脫離和損傷。

2.控制溫度和濕度：在安裝柔性板時，需要控制環境的溫度和濕度，以避免板材發生變形和老化。

3.避免機械損傷：在安裝和使用柔性板時，需要避免機械損傷和劃傷，以保護板材和電路的完整性。

以上就是關于PCB雙面柔性板設計和安裝要求的相關內容。在實際的應用中，需要根據不同的項目和要求，進行特定的設計和制造，以滿足不同需求場合下的要求。
